1、问题代码F24 交流电压保护

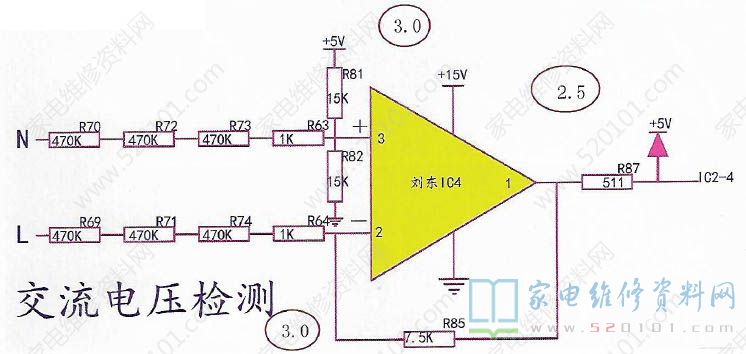

电路图和原理：
该部分电路使用差分放大电路，放大倍数是R85/R70+R72+R73+R64=7.5/1411 倍。因为运放IC输入阻抗高，IC4 U3-U2交流电压约等于LN电压差=-310v- +310V，U1=*7.5/1411 易得1脚电压1.65V- +1.65V，但单片机和运放都是单电源供电IC不可以辨别。
负半周的波形，如何才能让负半周波形保留呢?能不能在输入信号测叠加直流电以抬升其波形呢?
大家了解: +5V 经R81和R82分压得+2.5V送至5脚，刚刚大家计算5脚波形应该是0- 1.65V此时叠加2.5V直流电5脚波形是2.5 4.15V正弦半波，依据运放续短特质1脚应该波形一致7脚波形是50HZ正弦波形0.8-4.15V 。
注意:①万用表测量的是有效值，不代表波形。②CPU通过测试1脚波形就了解交流市电电压是不是在合理范围内。

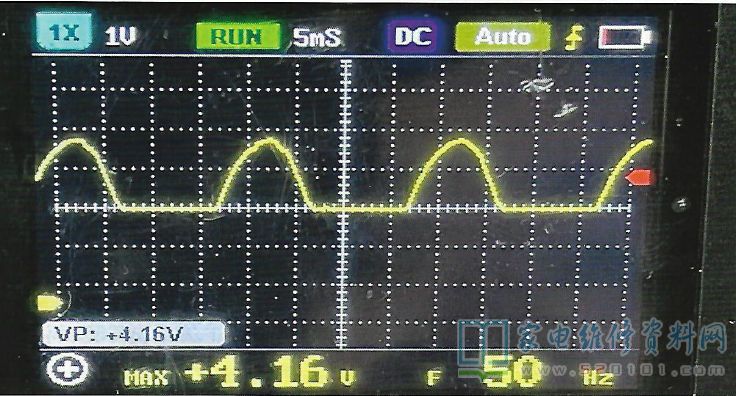

附：IC43脚2脚测量波形

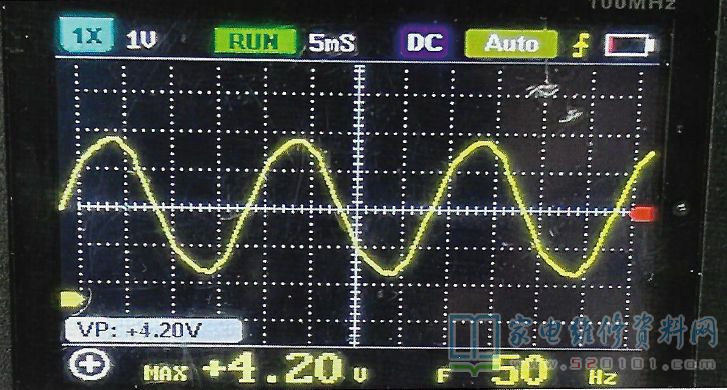

附：IC41脚测量波形

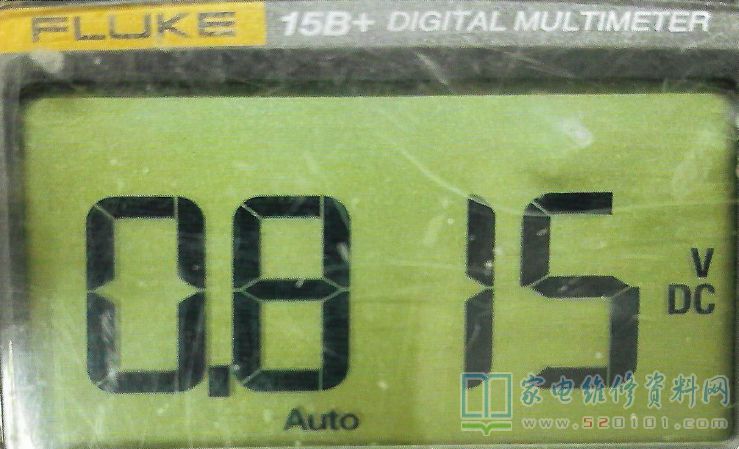

波形异常或波形纹波成分大，都会致使出现类似的问题，师傅们可以去测试右下角的频率，看是不是是标准的50HZ， 假如波形异常那样频率就会改变。没示波器的师傅们，可以用万用表测量3脚2脚1脚的电压，应如下图所示:
问题范围和电压:

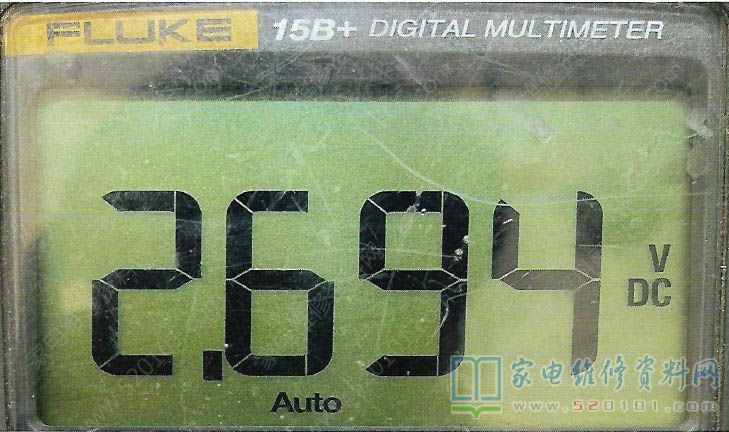

实测1脚电压为2.7V且正弦波形失真：

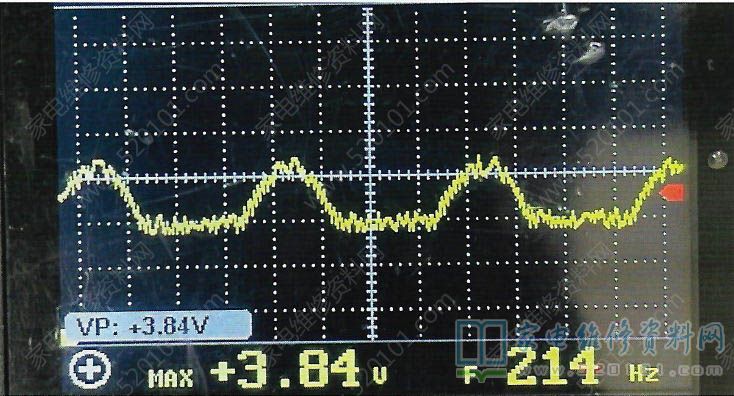

下图是它的波形:

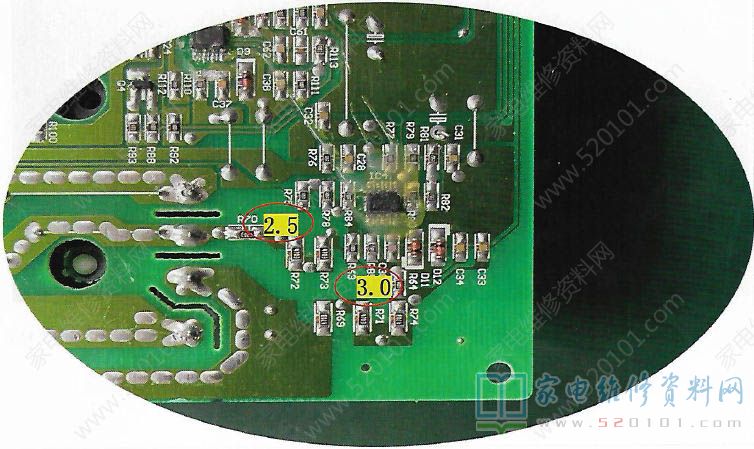

导致1脚电压变低是什么原因3脚分压的直流电压2.5V发生畸变，经查，R82 15K电阻变为18.3K，更换同规格电阻后测量5脚电压为3V，试机问题排除!

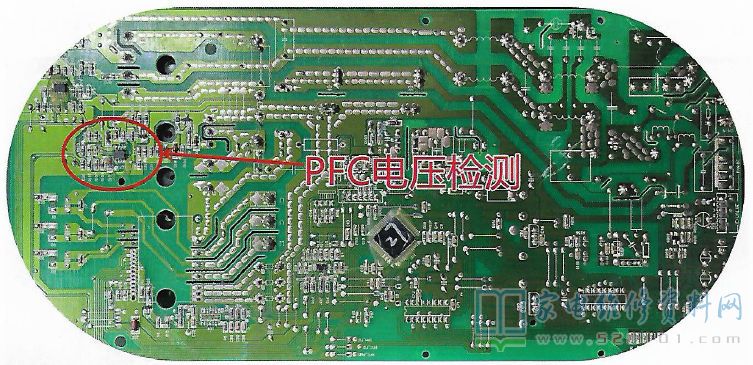

2、问题代码：F2 L6 PFC保护 PFC电流保护

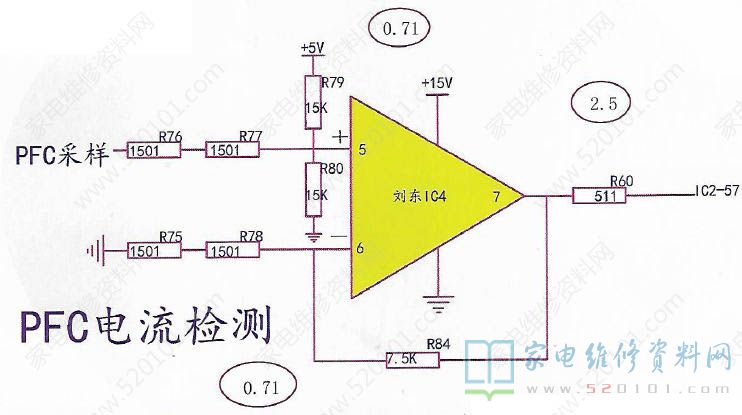

电路图和原理：
该部分电路使用同相放大电路，大家第一需要计算出来同相端的电压，然后再计算出此电路的放大倍数，放大倍数X同相电压=输出端电压同向端计算办法:两个R76/R77两个1.5K串联看成1个3K，3K 和R80并联，并联计算办法:相乘广相加 :=2.5，5:X2.5=0.71V，+5V经R80 R79 R77 R76四个电阻混连分压得5脚电压为0.71V，放大倍数:两个 R75/R78两个1.5K串联看成1个3K
+1=3.5
输出端计算:3.5 X 0.71=2.5V
伴随压缩机工作频率越高PFC采集电流就越大，1脚输出电压就越低。当超越IC2-57脚测试的阀值时停机报出问题。

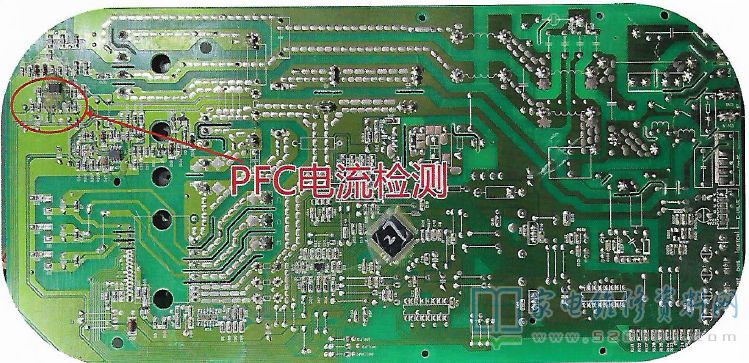

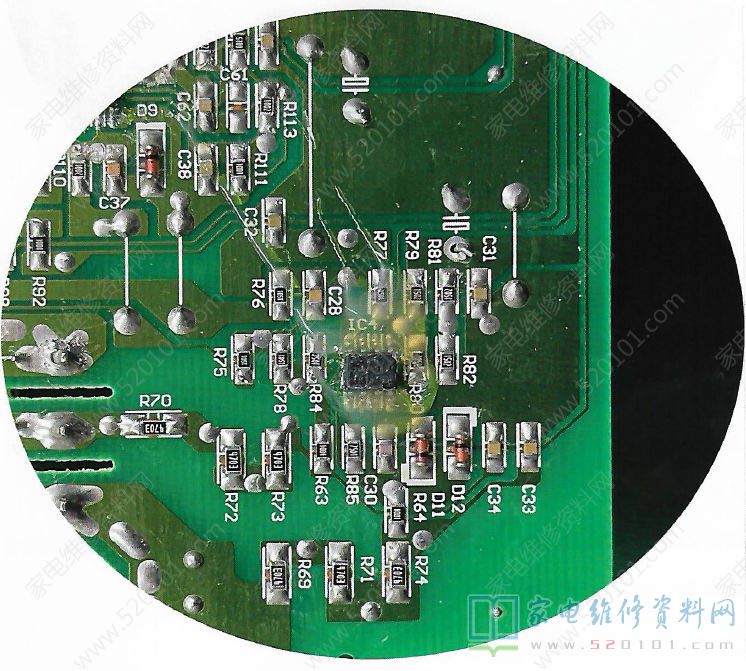

实测5脚电压为0.71V， 7脚电压为0.81V，其中易损元器件是R75 R77 R84，当出现无问题代码，或者没高频时请优先考虑此处电路。
我给大伙推荐一个案例:有一台空调上电外风机、压缩机不启动，测试仪报出此问题码，测量7脚电压:
7脚电压异常了，导致7脚电压不正常是什么原因什么呢?由于5脚同相端电压是正常的0.71V，所以当7脚电压不正常时，总是是放大倍数出问题了，其关联的3个电阻分别是R84 R75 R78三个电阻，由于放大倍数公式中分母变大才会导致放大倍数变小，从而使输出端电压减少。
经查R78 1.5K电阻变为20K， 更换同规格电阻后测量1脚电压为0.81V，试机问题排除!轻松拿下。
3、问题代码：F2 PFC保护
电路图和原理

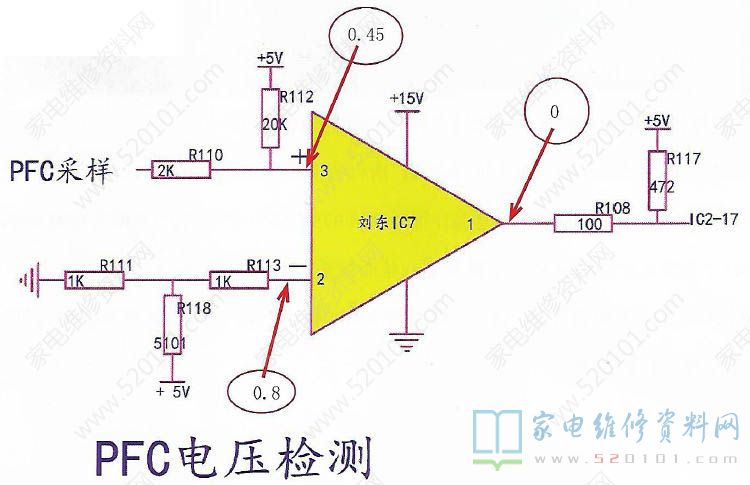

上图使用了比较器的工作原理，让CPU得到低电平或者高电平，CPU 得到低电平常，觉得这个电路出现问题，CPU得到高电平的时候，觉得此电路为正常，下面是他的计算办法。
3脚同相端: 5六 +R110 ) XR110=0.45V。
2脚反向端: 5二 +R111 ) XR111=0.8V。
当同相大于反向时，7脚输出高电平当同相小于反向时，7脚输出低电平伴随压缩机工作频率越高PFC采集电流就越大，1脚电压渐渐拉低，当其电压低到0.8V小于反相端时，输出端将变成低电平也就是CPU-17变成低电平。停机报出问题。你学废了吗?
该部分电压细节标注:
修理实例中多出现测量IC2-17端电压为1.9V，IC7 -1脚为5V。

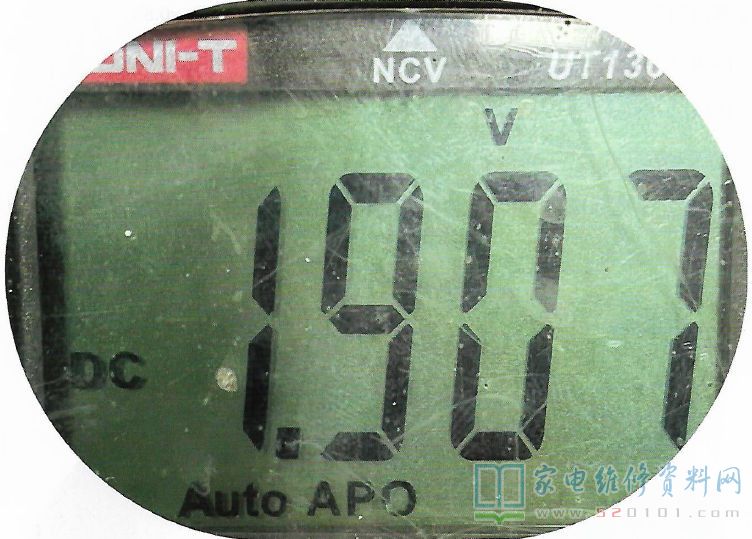

大家在修理的过程中，优先测量CPU最后的同意端电压经测量，大家发现此处应为5V的电压却变成了1.9V，电压不够，CPU测试到低电平，所以报出相应的问题，大家下面应该往前测，可以看到，有个100欧的限流电阻，大家第一个测量点是100欧后端链接CPU，为1.9V，第二点测量100欧的前端，发现电压为5V，此时，前端正常后端不正常，可以判断为100欧限流电阻开路。
经查R1085100欧电阻变为20K，更换同规格电阻后测量100欧后端电压脚电压为5V，试机问题排除!轻松拿下。
4、问题代码：F3 L1 压缩机相电流保护

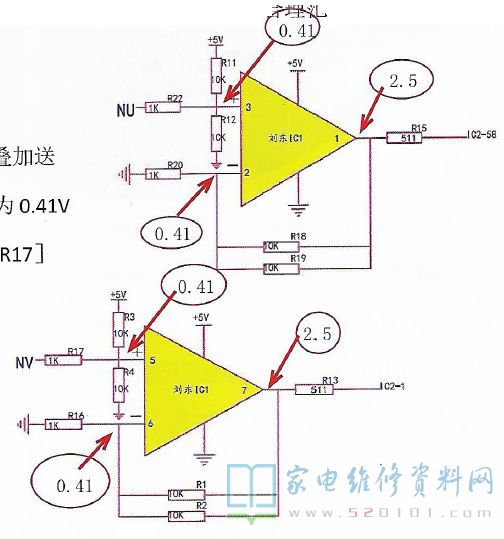

电路图和原理：

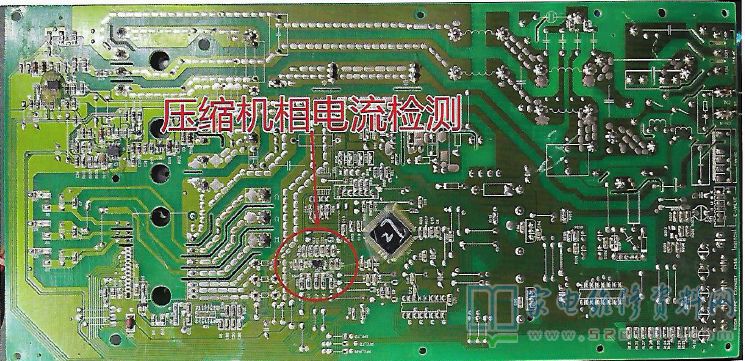

奧克斯压缩机相电流测试只测试UW两相，通过采集R32R3420mQ的水泥采样电阻.上的电流信号，经误差放大电路放大将来送至CPU，CPU通过测试158脚电压波形间接就了解Uw电流状况从而判断转子是不是在合理范围内，以便CPU给适合的驱动时序。

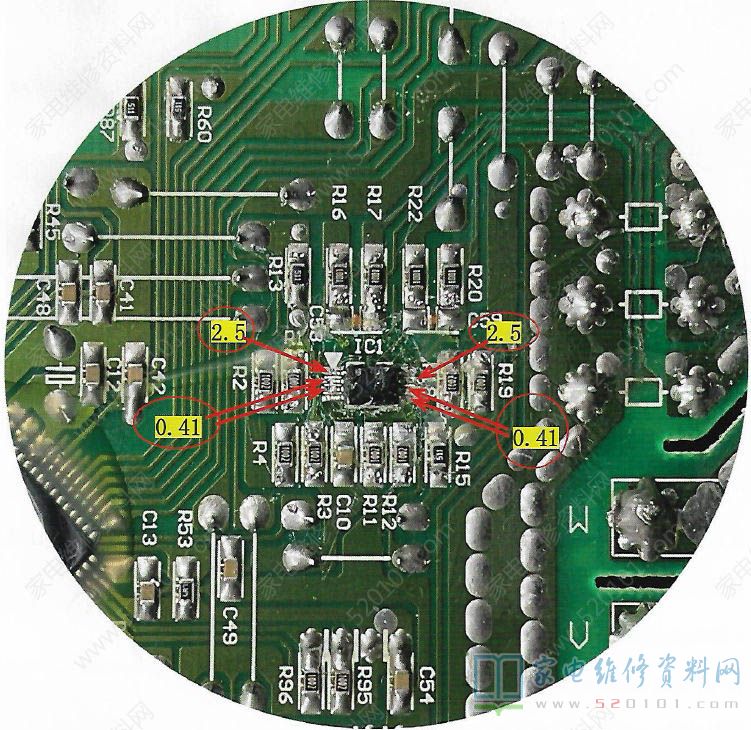

5脚电压计算办法:5V供电经R3 R4 R17混连叠加送至第三脚，实测3脚电压为0.41V[5 : X R4// R17]
放大倍数的计算办法:= R16+1=6
1脚电压计算办法:U1=U5X放大倍数=2.46v
实例修理中多是3脚取样合成电路出现问题，或者R18R20放大电路出现问题致使CPU58脚测试压缩机地方信息丢失或错误误报此类问题码。大家修理中应使用倒推法，先测量1脚电压2.5V，正常查R15不正常去查3脚电压是都为0.41V，不正常查R11 R12 R22，3脚电压正常1脚不正常差R18 R19 R20等电阻。相信原理只须理解此问题可以轻松拿下。
5、问题代码：F1 压缩机相电流保护
电路图和原理：

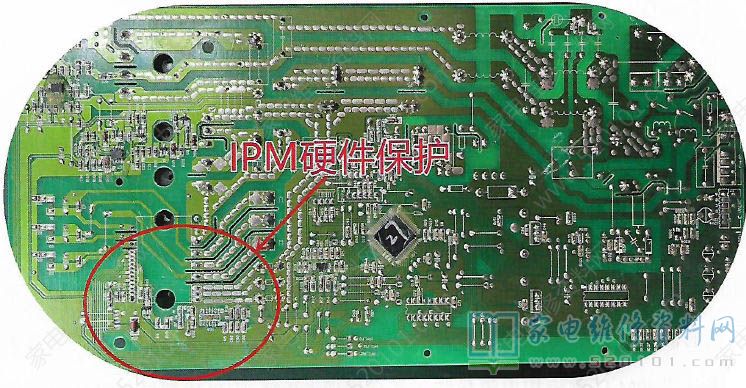

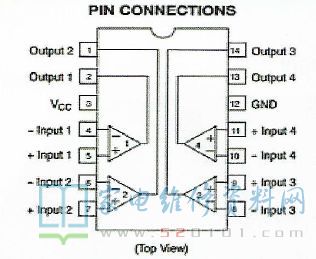

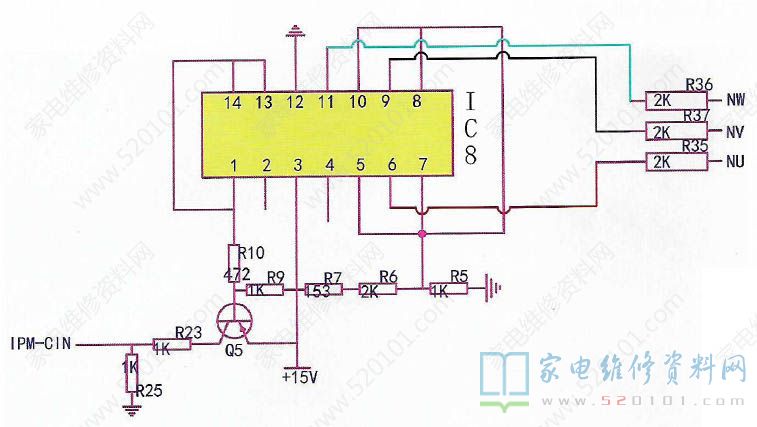

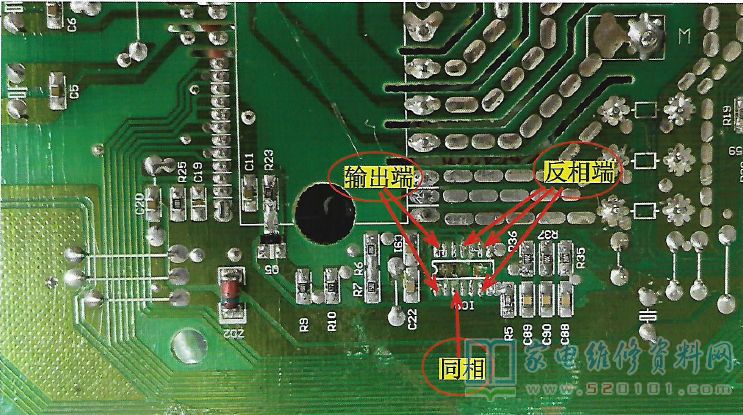

LM2901是4电压比较器，其中12 1314依次是OUT2 OUT1 OUT4 OUT3 4 5、6 7 8 9、10 11依次是对应的反相和同相输入端，如上图所示6、9、11反相端采集三相压缩机电流和同相端作比较，同向端+15V 经R7R6R5分压，实测0.83V ，IPM不过流的状况下同相大于方向1脚输出高电平，三极管Q5截止IPM保护脚是低电平。当IPM任意一 相电流异常，都会导致6911脚电压超越其对应的同相0.83V与之对应的1 13 14电压变成低电平，Q5是PnP三极管因集电极电压大于基基电压而导通，IPM-CIN 变成高电平，FO保护脚电压拉低报出问题停机。下图是标注和细节:
